Силовые автоматические выключатели предназначены для защиты электрических цепей от перегрузок и токов короткого замыкания, а также для оперативного включения и отключения нагрузки. Они широко применяются в системах электроснабжения промышленного, коммерческого и энергетического назначения, где требуется надёжная защита оборудования и персонала.
Силовой автоматический выключатель представляет собой электромеханическое коммутационное устройство, способное автоматически размыкать цепь при превышении установленных параметров тока. При этом обеспечивается как защита кабельных линий, так и подключённого оборудования от повреждений, вызванных аварийными режимами работы.
Основные элементы конструкции
Базовая конструкция силового автоматического выключателя включает в себя следующие компоненты:
– Контактная система. Обеспечивает замыкание и размыкание электрической цепи. Выполняется с применением дугогасительных устройств, позволяющих безопасно прерывать ток.
– Тепловой расцепитель. Реагирует на превышение тока, возникающее при длительной перегрузке. Срабатывание происходит с задержкой, пропорциональной превышению номинала.
– Электромагнитный расцепитель. Обеспечивает мгновенное отключение цепи при коротком замыкании. Реагирует на резкое увеличение тока.
– Механизм управления. Предназначен для ручного включения и отключения аппарата.
– Корпус. Защищает внутренние компоненты от внешних воздействий. Выполняется из термостойкого и ударопрочного материала.
В зависимости от исполнения в автомат может быть встроен блок дистанционного управления, индикации положения контактов и модуль дополнительных расцепителей.
Принцип действия
Во включённом состоянии контакты устройства замкнуты, и ток протекает через контактную систему. При возникновении перегрузки тепловой расцепитель, представляющий собой биметаллическую пластину, нагревается и изгибается, воздействуя на механизм отключения. При коротком замыкании срабатывает электромагнитный расцепитель, втягивая якорь и мгновенно размыкая цепь.
Во всех случаях при срабатывании размыкание сопровождается возникновением дуги, которая гасится в специальной дугогасительной камере. Это предотвращает разрушение контактов и исключает опасность возгорания. После устранения причины аварии выключатель может быть включён повторно вручную или с помощью дистанционного привода.
Технические характеристики
Ключевыми характеристиками силовых автоматических выключателей являются: номинальный ток (In), номинальное напряжение (Ue), предельная отключающая способность (Icu), количество полюсов, тип расцепителя (фиксированный или регулируемый), наличие дополнительных функций.
Отключающая способность определяет максимально возможный ток короткого замыкания, который устройство может отключить без повреждений. В зависимости от класса изделия она может составлять от 10 до 100 кА. Для обеспечения селективности и адаптации под конкретные условия эксплуатации применяются модели с регулируемыми уставками теплового и электромагнитного расцепителей.
Области применения

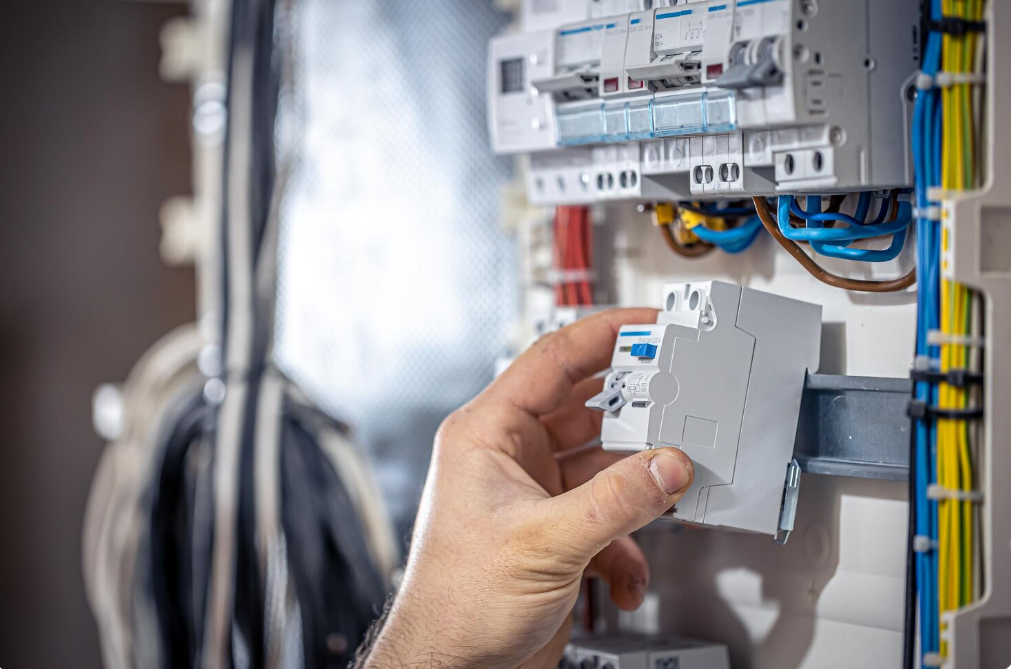

Силовые автоматические выключатели применяются в распределительных щитах, главных распределительных устройствах (ГРЩ), шкафах управления и вводно-распределительных устройствах (ВРУ). Они устанавливаются на вводах и отходящих линиях, обеспечивая защиту трансформаторов, двигателей, кабельных трасс, промышленного и технологического оборудования.
Широкий диапазон номиналов тока, высокая отключающая способность и возможность расширения функциональности делают эти аппараты универсальным решением для большинства задач, связанных с коммутацией и защитой в электроустановках среднего и высокого уровня сложности.
